實(shí)驗(yàn)?zāi)康模?/strong>本研究聚焦于高分子尼龍材料的可控合成領(lǐng)域，深入探索功能聚合物材料的性能與應(yīng)用。因此本次的樣品前處理工作就由凈信的高通量組織研磨儀（Tissuelyser-II）來完成，該儀器以其高效、均一的研磨性能，在材料科學(xué)研究中展現(xiàn)出顯著優(yōu)勢(shì)，特別適用于本實(shí)驗(yàn)中對(duì)尼龍材料的精細(xì)處理。
實(shí)驗(yàn)所用的的儀器：
=

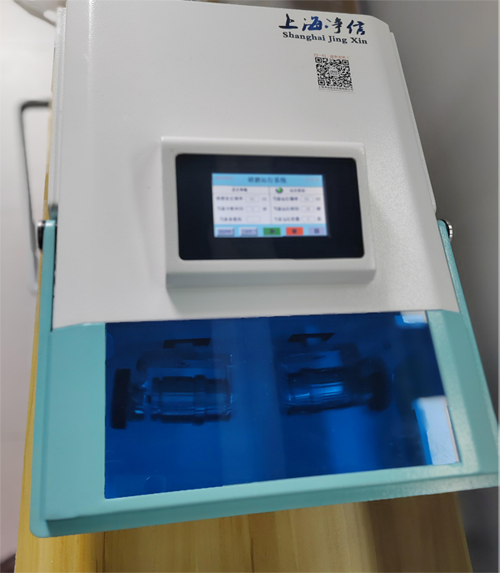

高通量組織研磨儀
實(shí)驗(yàn)步驟:
準(zhǔn)備階段：確保高通量組織研磨儀Tissuelyser-II處于良好工作狀態(tài)。準(zhǔn)備定制款25ML氧化鋯球磨罐，確保清潔無雜質(zhì)，并配備12mm氧化鋯珠若干及足量待研磨尼龍材料。
裝樣與固定：精確稱取適量尼龍材料，與一顆或多顆（根據(jù)樣品量調(diào)整）12mm氧化鋯珠一同放入25ML球磨罐中。注意避免材料過多導(dǎo)致研磨不充分，或過少而浪費(fèi)資源。隨后，緊密蓋上球磨罐蓋子，確保密封性良好，再將其穩(wěn)妥地放置于研磨儀中固定。
參數(shù)設(shè)置與研磨：通過研磨儀控制面板，將頻率設(shè)置為60hz，初始研磨時(shí)間設(shè)定為60秒，并設(shè)置研磨運(yùn)行20次，每次運(yùn)行后間隔5秒以便儀器冷卻及樣品分散。根據(jù)尼龍材料的特性及實(shí)驗(yàn)需求，可適當(dāng)調(diào)整研磨參數(shù)，如增加研磨次數(shù)或調(diào)整間隔時(shí)間，以達(dá)到理想研磨效果。
監(jiān)控與調(diào)整：在研磨過程中，注意觀察儀器運(yùn)行狀況及樣品研磨情況。若發(fā)現(xiàn)異常聲響或研磨效率下降，應(yīng)立即停機(jī)檢查，必要時(shí)可調(diào)整研磨介質(zhì)（如更換新珠）或優(yōu)化研磨條件。
樣品取出與后續(xù)處理：研磨結(jié)束后，等待儀器完全停止運(yùn)轉(zhuǎn)，小心打開儀器并取出球磨罐。在潔凈環(huán)境下打開罐蓋，取出研磨好的尼龍樣品。此時(shí)樣品應(yīng)呈現(xiàn)均勻細(xì)膩的粉末狀，可直接用于后續(xù)的實(shí)驗(yàn)分析或進(jìn)一步處理。
實(shí)驗(yàn)結(jié)果:

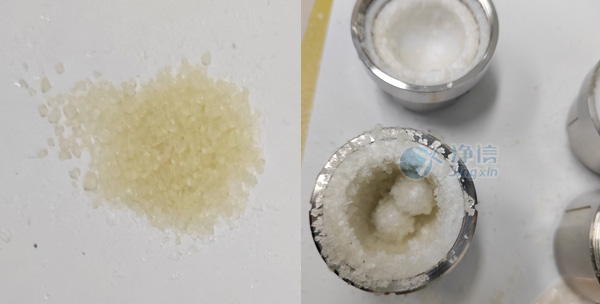

樣品研磨前后對(duì)比圖
如果客戶不需要保持住樣品的溫度，其實(shí)液氮凍存后在去研磨效果會(huì)比較好，此實(shí)驗(yàn)是因?yàn)榭蛻粢欢ㄗ寴悠樊a(chǎn)熱發(fā)生發(fā)應(yīng)，所有只能增加研磨次數(shù)，達(dá)到客戶需要的效果。
注意事項(xiàng):
1、在進(jìn)行高溫敏感或易氧化的尼龍材料研磨時(shí)，務(wù)必考慮樣品的保護(hù)措施，如采用惰性氣體氛圍下的研磨系統(tǒng)。
2、研磨過程中產(chǎn)生的熱量和機(jī)械應(yīng)力可能影響尼龍材料的性能，因此需根據(jù)具體材料特性選擇合適的研磨參數(shù)。
3、定期檢查和更換研磨介質(zhì)（如氧化鋯珠），以保證研磨效率和樣品質(zhì)量。
4、對(duì)于需要精確控制研磨效果的實(shí)驗(yàn)，建議進(jìn)行預(yù)實(shí)驗(yàn)以確定理想研磨條件。
5、研磨后的樣品應(yīng)及時(shí)進(jìn)行后續(xù)處理或妥善保存，避免受潮、污染等不良影響。
